실티 / 차량 탑재용 수직형 사료혼합기

이동하며 배합…최상의 ‘신선 사료’ 공급

[축산신문 박윤만 기자]


변속기어로 과부하 방지…파쇄력·속도 향상

배합통 하부 특수강 적용해 내구성 뛰어나


㈜실티(대표 신일현)는 견인형 수평·수직 배합기, 고장형 수직·수평 배합기, 차량형 수직 배합기, 트랙터 대형사료급이기, 지게차(로더) 소형급이기를 공급하고 있다.

특허받은 ‘차량 동력을 이용한 차량 탑재용 버티컬 사료 혼합기’는 버티컬 사료 배합기를 5톤 차량(동력 250HP)에 탑재하여 배합원료 조사료와 농후사료를 적재, 농장으로 이동하면서 사료를 배합한다. 농장에 도착하여 일정량씩 사료조에 공급함으로써 사료배합 시간 단축과 신선한 사료를 필요할 때 혼합 공급할 수 있는 차량형 수직형 배합기 공급으로 이목을 끌고 있다.

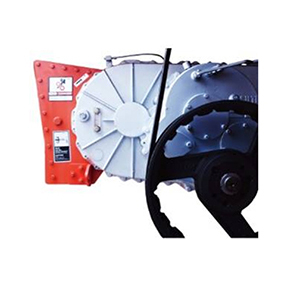

변속 기어박스를 이용한 과부하 방지 시스템으로 사료 배합기 기어박스 변속형 최초 제품이다. RPM을 2단으로 조정할 수 있어 조사료 파쇄능력 향상 및 배합속도 개선(특허 출원번호:1020100040432)이 가능하다.

기어박스 케이스의 파손을 방지하기 위해 덕타일(Ductile) 재질의 주물로 강도를 향상시켰다.  주물 후 CNC 가공으로 오차를 줄여, 기어 물림 비율 향상으로 내구연한 상승효과 및 평 기어형인 기어박스보다 7dB 정도로 모터소음보다 적다.

헬리컬 타입의 기어 형태를 적용하여 볏짚을 자르는 힘이 강하고 국내 조사료 환경에 적합하다. 또한 물림 비율 및 동력 전달 능력 향상과 기어박스 파손 시 최단 시간에 재가동할 수 있게 모듈화된 기어박스를 설계했다.

밀폐형으로 윤활유 배출구에 자석을 장착해 쇳가루로 인한 기어마모 및 파손을 방지하고, 내마모성을 유지하기 위해 기어에 SNCF 23종, SNCF 21종 외 기어특수 합금강 및 처리를 통해 기어 강성을 높여 물림 비율 및 내마모성을 높였다.

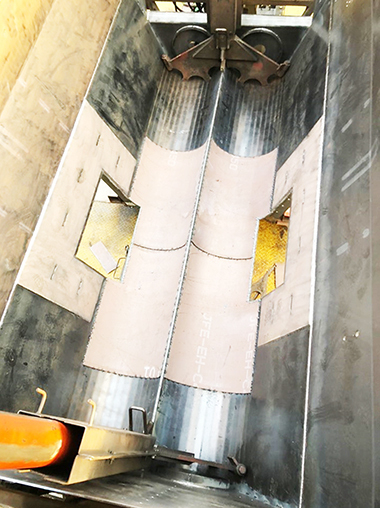

부위별 철판재 특성을 고려하여 배합통 하부에는 기존 배합통 철판에 AR plate라는 내마모 특수강을 사용했다. 마모도가 높은 배합통 하부 중앙 부위에 덧댐으로써 조사료를 파쇄할 때 마모되는 부분에 중점적으로 내구성을 높였다.(신일본제철 사용)

오거 날개는 S45C강을 사용하여 오거와 기어박스가 연쇄 파쇄로 인한 고장을 방지하고, 디스크식 플랜지를 적용하여 유지보수 가격을 낮추기 위한 설계 적용을 통해 오거 내구연한을 고려, 제작했다.

추가 선택사항으로 마모도가 높은 오거 중앙부 날개에 AR 6T를 덧댐으로써 내구연한을 향상시켰으며, 몸체 부분 신뢰성 향상을 위해 일반 철판재로 현대제철 및 포스코 직거래로 정품 제품만 사용하고 있다.

실티에서 특허(특허 제 0506140호·자동제어에 의한 사료 혼합 공급 장치의 과부하 제어 방법 및 장치)로 보유하고 있는 콘트롤박스는 PLC를 이용한 혼합 과정에서 과부하 발생 방지용 자동 정역 회전 시스템 적용으로 부하시 정회전, 역회전이 시스템으로 기어와 모터를 보호하고, 전기 누전에 의한 사고를 예방하기 위한 KS규격의 누전 차단기와 접지설비를 장착했다.
